RAVER日本大河晶振处理晶体振荡器产品的注意事项
RAVER日本大河晶振处理晶体振荡器产品的注意事项
-
(1)温度控制:晶体振荡器对温度较为敏感,理想的储存温度范围为5℃至35℃,温度过高可能导致内部材料性能变化,使晶体的频率稳定性下降；温度过低则可能引发冷凝现象,导致水汽在晶振表面凝结,进而腐蚀金属引脚和内部电路,例如,在炎热的夏季仓库中,若温度长时间超过40℃,晶振内部的石英晶片可能会因热应力而产生微小变形,影响其振荡频率精度
(2)湿度管理:相对湿度应控制在45%至75%之间,高湿度环境易造成晶振表面氧化,特别是金属外壳和引脚部分,会增加接触电阻,甚至导致短路故障,在南方的梅雨季节,空气湿度常高达85%以上,此时若晶振储存环境未做好防潮措施,水汽可能渗透进入封装内部,降低其绝缘性能,因此,建议将晶振存放在具有湿度调节功能的环境中,或使用干燥剂辅助维持湿度稳定
(3)避免强磁场与电场:强磁场和电场会干扰晶振内部的振荡电路,影响频率输出,应避免将晶振产品放置在大型电机,变压器,强电磁设备等附近,这些设备产生的强电磁场可能导致日产晶振振荡器频率漂移或出现异常振荡,例如,在电子设备生产车间,若将晶振储存柜设置在靠近大型电磁搅拌设备的位置,晶振受电磁干扰的风险将大幅增加 -
(4)轻拿轻放:日本大河晶振晶体振荡器内部的石英晶片非常脆弱,即使是微小的机械冲击也可能使其受损,在搬运过程中,务必使用合适的工具,如镊子,真空吸笔等,避免直接用手触摸晶振,防止因手部的挤压,摩擦或静电对其造成损坏,例如,在贴片晶振的安装过程中,若操作人员用手直接抓取晶振,可能因用力不当导致晶片破裂,使晶振完全失效

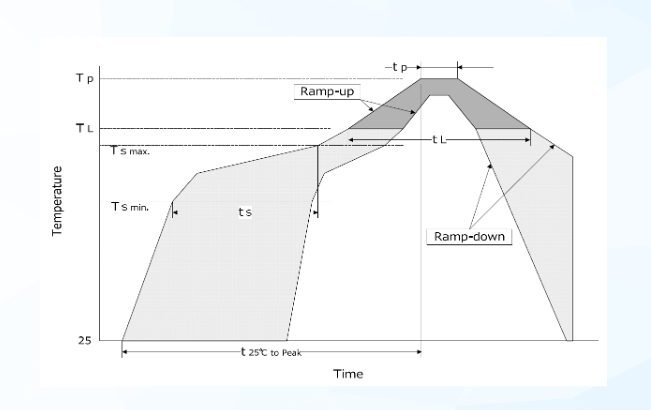

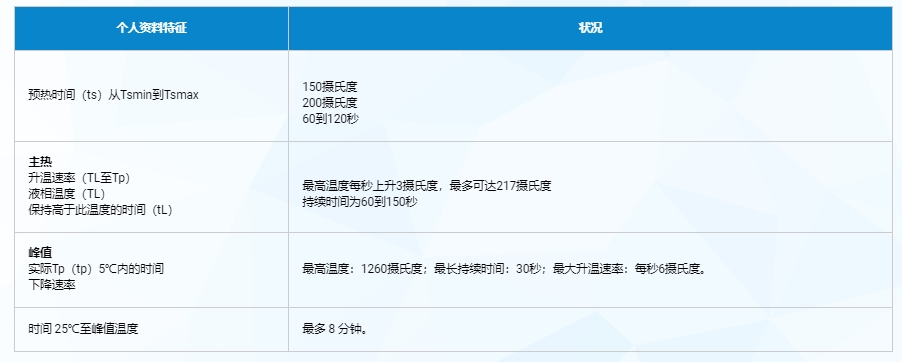

(5)正确的安装方式:根据晶振的封装形式和引脚定义,严格按照产品规格书进行安装,对于插件式晶振,在插入电路板的插孔时,要确保引脚与插孔对齐,避免引脚弯曲或折断,焊接时,应控制焊接温度和时间,一般焊接温度不宜超过260℃,焊接时间在3秒以内,防止高温对晶振内部结构造成热损伤,对于贴片晶振,需采用专业的贴片设备,保证贴片精度和焊接质量,若贴片位置偏差过大,可能导致晶振与电路板接触不良,影响信号传输
(6)静电防护:人体和工具上携带的静电可能对晶振造成不可逆的损害,在处理晶振产品时,操作人员应佩戴防静电手环,并确保工作区域接地良好,使用的工具,如镊子,电烙铁等,也应具备防静电功能,例如,在电子设备维修过程中,若未采取防静电措施,维修人员身上的静电可能在接触晶振瞬间释放,击穿晶振内部的电子元件
