在无线通信技术飞速迭代,物联网,5G,蓝牙等技术广泛普及的今天,无线设备已深度融入人们的生产生活,从日常使用的智能穿戴,智能手机,到工业领域的物联网终端,车载无线设备,再到高端领域的通信基站,精密检测设备,无线设备的性能表现与PCB设计的科学性,精细化程度深度绑定,直接决定了产品的市场竞争力.而天线布局作为PCB设计中的核心环节,更是无线设备信号传输的"关键命脉",直接决定了无线设备的信号传输效率,通信稳定性与抗干扰能力,其设计合理性甚至能拉开高端产品与普通产品的性能差距.作为无线设备"信号出入口"的天线,其布局设计不仅要兼顾PCB空间利用率,更要规避各类电磁干扰,信号反射等因素,最大化发挥天线的辐射与接收性能——而SUNTSU松图晶振作为全球频率控制领域的领军产品,凭借高Q值,低抖动,高稳定性的核心优势,为无线信号的精准调制与传输提供稳定的频率基准,其稳定的频率输出的同时,也对PCB天线布局提出了特定适配要求,二者的协同适配是无线设备高效运行的核心前提.遥遥领先平台技术有限公司作为SUNTSU欧美松图贴片晶振品牌官方授权代理,深耕电子元器件领域多年,拥有专业的技术团队与丰富的行业实战经验,结合SUNTSU松图晶振的全系列产品特性,以及海量无线设备PCB设计的实战案例,梳理出一套适配SUNTSU晶振的PCB天线布局最佳实践,助力研发工程师规避设计误区,优化布局方案,提升无线设备核心性能,如需专业技术咨询,SUNTSU晶振选型指导或PCB天线布局定制化建议,欢迎随时来电:13380314981.

无线设备的核心竞争力集中在信号传输的稳定性与高效性,无论是消费级无线产品的用户体验,还是工业级,车载级无线设备的运行可靠性,都离不开天线与晶振的协同发力.SUNTSU松图晶振凭借高Q值(品质因数),低相位抖动,高频率稳定性,多场景适配的核心优势,广泛应用于蓝牙,WiFi,5G,物联网,车载电子等各类无线设备中,为无线信号的精准调制,频率合成与传输提供稳定的频率基准,是无线设备正常运行的"心脏".但在实际PCB设计过程中,很多研发工程师往往忽视天线布局与晶振性能的适配性,不合理的天线布局不仅会导致天线增益下降,信号衰减,通信距离缩短,还可能干扰SUNTSU晶振的频率输出,引发信号失真,通信卡顿,数据传输误码率升高等问题,严重影响无线设备的性能与用户体验.因此,深入掌握适配SUNTSU松图晶振的PCB天线布局技巧,结合无线设备的具体应用场景,尺寸限制与性能需求优化设计,成为无线设备研发过程中的核心课题,也是提升产品竞争力的关键抓手.

一,PCB天线布局的核心原则:适配SUNTSU晶振,兼顾性能与兼容性

PCB天线布局的核心目标是"最大化信号辐射效率,最小化各类干扰,适配核心元器件性能",三者缺一不可.结合SUNTSU松图晶振的频率特性,工作原理与无线设备的通信需求,在进行PCB天线布局时,需严格遵循四大核心原则,这也是保障晶振与天线协同工作,发挥最佳性能的基础,更是我们遥遥领先平台技术团队在长期服务各类客户,处理海量PCB设计案例过程中,总结出的通用性,可落地的核心准则,能够有效规避大部分基础设计误区.

1.分区布局原则:实现"信号区-干扰区"物理隔离

无线设备PCB设计的核心逻辑之一,就是实现"信号区"与"干扰源区"的物理隔离,避免不同区域的信号相互干扰,这一点对于依赖SUNTSU晶振稳定频率输出的无线设备而言,尤为重要.天线作为信号接收与发射的核心部件,属于典型的"信号区",需单独划分独立的布局区域,远离各类干扰源,确保信号能够无遮挡,无干扰地辐射与接收;而SUNTSU晶振作为无线设备的频率基准器件,虽自身产生的电磁干扰较小,但其工作稳定性极易受外部强干扰信号影响,一旦受到干扰,会导致频率漂移,抖动增大,进而影响整个无线设备的信号传输精度.因此,需将SUNTSU晶振与天线,功率放大器(PA),射频开关等高频器件分区布局,同时远离数字电路,电源模块,接口电路等强干扰区域,从物理层面减少干扰耦合.

具体布局时,建议将天线放置在PCB的独立边缘位置,优先选择长方形PCB的短边中央,这个位置能够最大限度减少其他元器件,金属结构的遮挡,防止信号反射导致天线增益下降1~2dBi,同时有利于信号的全方位辐射,提升通信距离与稳定性;SUNTSU松图晶振则需放置在靠近射频芯片的位置,缩短晶振与芯片之间的连线长度,减少信号传输过程中的损耗与相位偏移,确保频率信号能够精准传输至射频模块,同时与天线保持至少20mm的间距(具体间距可根据设备尺寸,工作频率灵活调整,高频设备建议适当增大间距),避免天线辐射的高频信号干扰晶振的频率稳定性,同时也能减少晶振谐波信号对天线的干扰.此外,严禁将天线放置在PCB角落(易受板边效应影响,导致信号方向图畸变,增益下降),密集过孔区(过孔会吸收射频能量,削弱信号强度,同时引发信号反射),确保天线信号的正常辐射与接收,为SUNTSU晶振的稳定工作营造无干扰环境.

2.净空区预留原则:保障天线辐射效率,规避信号衰减

天线净空区是指天线周围无任何金属,元器件,铜箔,走线的专属区域,其大小,完整性直接影响天线的辐射效率,信号质量与阻抗匹配效果,同时也是适配SUNTSU晶振频率输出稳定性的关键细节.不同频段的无线设备,由于信号波长不同,对天线净空区的要求也存在差异,结合SUNTSU松图晶振的常用应用场景(2.4GHz,5GHz,蓝牙,物联网等),需严格遵循以下标准:2.4GHz频段的PCB天线,净空区半径需≥30mm(即信号波长的1/4,λ/4),净空区内严禁放置任何铜箔,过孔,贴片电阻,电容等元器件,避免金属遮挡与信号耦合;5GHz频段的PCB天线,净空区需≥20mm(信号波长的1/4≈15mm,额外预留5mm余量,应对布局偏差与干扰),净空区边缘需做宽度1~2mm的连续接地铜箔(即接地环),能够有效减少边缘场辐射,避免干扰SUNTSU晶振的频率输出,同时提升天线的抗干扰能力.

同时,净空区需避免铺设任何信号线,电源线,尤其是高频信号线,防止信号耦合干扰天线信号与晶振频率;若PCB尺寸有限(如小型智能穿戴设备,微型传感器应用晶振),无法预留足够的净空区,可采用"天线开窗"设计,去除天线区域的底层铜箔,减少金属对信号的遮挡与吸收,或采用陶瓷天线,外接天线座(如SMA,IPEX座)替代PCB天线,最大限度减少金属遮挡对信号的影响,兼顾小型化与信号性能.需要注意的是,外接天线座的布局需靠近PCB边缘,其中心轴线与PCB边缘保持平行(偏差≤5°),避免轴线朝向PCB内部导致信号被其他元器件吸收,同时天线座与SUNTSU晶振的间距需严格控制在15~25mm,既保障晶振的频率稳定性,又不影响天线的信号传输效率,实现二者的协同适配.

3.接地设计原则:抑制干扰,稳定晶振与天线性能

合理的接地设计是抑制电磁干扰,稳定SUNTSU晶振频率输出,提升天线辐射性能的核心手段,也是PCB设计中最容易被忽视的细节之一.无线设备PCB设计中,需采用"单点接地"或"星形接地"方式,将天线,SUNTSU晶振,射频芯片等高频器件统一接入同一接地平面,避免不同区域的接地电位差引发的干扰信号耦合,确保整个系统的接地电位一致.天线区域的接地需采用完整的接地平面,接地平面与天线边缘的距离控制在5~10mm,这个距离既能保障天线的辐射效率(避免接地平面过近遮挡信号),又能有效屏蔽外部电磁干扰,防止干扰信号通过接地平面传导至晶振,影响晶振的频率稳定性.

对于外接天线座,其金属外壳需与射频地可靠连接,通过3~4个接地过孔(间距≤1mm)实现良好接地,确保接地的可靠性与稳定性,天线座外壳下方不可有数字走线或任何元器件,避免接地噪声耦合至天线或SUNTSU晶振,引发信号干扰;SUNTSU晶振的接地引脚需就近接地,接地引线尽量短而粗,减少接地电阻与信号损耗,避免接地噪声干扰晶振的频率输出,确保晶振能够为天线提供稳定,精准的频率基准.此外,接地平面需避免出现断裂,镂空,缺口等情况,防止信号反射与干扰耦合,确保整个PCB的接地完整性,为晶振与天线的协同工作提供稳定的接地保障.

4.布线优化原则:减少信号损耗,避免干扰耦合

PCB布线的合理性直接影响信号传输损耗,阻抗匹配效果与干扰控制效果,结合SUNTSU松图晶振的特性与天线布局需求,布线时需重点关注三点,确保晶振频率信号与天线信号的高效传输,避免相互干扰.一是晶振与射频芯片之间的连线,需尽量短而直,长度严格控制在5mm以内,采用50Ω阻抗匹配设计(无线设备高频信号的标准阻抗),避免布线过长导致信号衰减,相位偏移,影响晶振频率的精准传输,进而影响天线的信号调制效果;二是天线与射频芯片之间的馈线,需采用微带线设计,严格阻抗匹配至50Ω,馈线尽量短,避免弯曲,交叉,迂回,减少信号传输损耗,同时馈线需远离晶振布线,防止馈线的高频信号干扰晶振的频率输出;三是数字电路,电源模块的布线,需远离天线与晶振区域,电源线采用滤波设计(如增加滤波电容,电感),减少电源噪声干扰,数字信号线与高频信号线保持至少10mm间距,避免交叉干扰,防止数字信号的高频谐波干扰晶振与天线.

此外,布线时需避免在天线净空区内铺设任何走线,无论是信号线还是电源线,都会影响天线的辐射效率,引发信号反射;馈线与接地平面之间的距离需控制在合理范围(通常为馈线宽度的1~2倍),确保阻抗匹配,减少信号反射与损耗;若需交叉布线,需采用"垂直交叉"方式,最大限度降低干扰耦合概率,避免不同信号之间的相互干扰,保障SUNTSU晶振的频率稳定性与天线的信号传输效率,实现二者的协同优化.

二,不同类型无线设备的天线布局最佳实践(适配SUNTSU晶振)

不同类型的无线设备(蓝牙设备,WiFi设备,物联网终端,车载无线设备等),其应用场景,尺寸限制,通信需求,工作环境存在显著差异,天线布局需结合设备特性与SUNTSU晶振的型号,性能参数进行针对性优化,才能充分发挥晶振与天线的协同优势.遥遥领先平台技术有限公司作为SUNTSU智能家居设备晶振官方代理,深耕行业多年,对接各类无线设备研发企业,结合海量实战设计经验,整理出以下适配SUNTSU松图晶振的布局方案,供研发工程师参考借鉴,如需定制化布局指导,晶振选型建议或样品测试,可随时来电咨询:13380314981,我们将提供一对一专业技术支持.

1.蓝牙设备(如智能穿戴,蓝牙传感器):小型化布局,兼顾功耗与性能

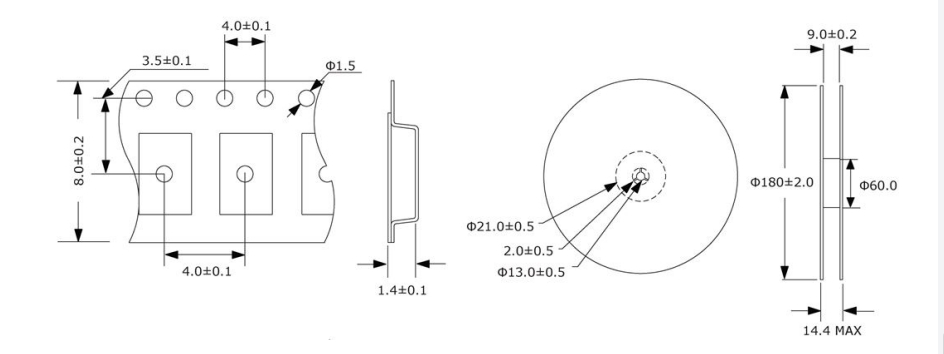

蓝牙设备(主要为2.4GHz频段)通常体积较小,如智能手表,蓝牙手环,微型蓝牙传感器等,PCB尺寸受到严格限制,需在小型化前提下实现天线与SUNTSU晶振的协同适配,同时兼顾功耗与通信性能.建议采用倒F型PCB天线,该类型天线体积小,增益稳定,适配小型化设备,放置在PCB的边缘位置,预留30mm以上净空区,去除天线区域底层铜箔,减少金属遮挡,提升信号辐射效率;SUNTSU晶振选用小型化SMD封装型号(如HC-49U/S.SMD,UM系列),该类晶振体积小巧,功耗低,频率稳定性高,完美适配设备小型化设计需求,放置在靠近蓝牙芯片的位置,与天线保持15~20mm间距,避免相互干扰,同时缩短晶振与芯片的连线,减少信号损耗.

布线时,晶振与蓝牙芯片的连线尽量短而直,严格采用50Ω阻抗匹配设计,确保频率信号精准传输;天线馈线短而粗,避免弯曲,迂回,与数字电路布线保持10mm以上间距,减少数字信号干扰;接地设计采用单点接地,将晶振,蓝牙芯片,天线统一接入同一接地平面,减少接地噪声干扰,提升整体稳定性.例如,某智能蓝牙传感器研发企业,采用SUNTSU松图UM系列小型化晶振,将倒F天线放置在PCB长边中央(净空区30mm),晶振靠近蓝牙芯片布局,最终实现天线增益1.2dBi,通信距离达50m,晶振频率稳定性偏差控制在±10ppm以内,完全满足蓝牙传感器的低功耗,高稳定性需求,大幅提升了产品的市场竞争力.

2.WiFi设备(如路由器晶振,WiFi模块):多天线布局,提升信号覆盖

WiFi设备(主要为2.4GHz/5GHz双频段)的核心需求是提升信号覆盖范围,传输速率与稳定性,通常需要多天线布局,此时需重点考虑天线之间的间距,天线与SUNTSU晶振的干扰控制,确保多天线协同工作,同时保障晶振的稳定频率输出.建议采用2~4根PCB天线,沿PCB边缘均匀分布,相邻天线之间的间距≥λ/2(2.4GHz频段约62mm,5GHz频段约30mm),这个间距能够有效避免天线之间的相互干扰(如信号耦合,方向图畸变),确保信号覆盖均匀,传输速率稳定;SUNTSU晶振选用高稳定性,低抖动型号(如TCXO温补晶振),该类晶振能够有效抵抗温度变化带来的频率漂移,放置在PCB中心区域,靠近WiFi芯片,与每根天线保持25~30mm间距,避免天线辐射的高频信号干扰晶振频率输出,确保晶振为每根天线提供稳定的频率基准.

净空区设计方面,每根天线需预留独立净空区(2.4GHz≥30mm,5GHz≥20mm),净空区边缘设置接地环,减少边缘场辐射,提升天线抗干扰能力;布线时,晶振与WiFi芯片的连线采用50Ω阻抗匹配设计,馈线远离晶振布线,避免干扰,电源模块与晶振,天线区域严格隔离,采用滤波电路(如EMI滤波器)减少电源噪声干扰,防止电源噪声影响晶振与天线性能.同时,多天线的接地需统一接入同一接地平面,避免接地电位差引发的干扰,确保SUNTSU晶振能够为每根天线提供稳定的频率基准,实现WiFi信号的高效传输,广范围覆盖,满足路由器,WiFi模块等设备的核心需求.

3.物联网终端(如户外传感器,智能网关):抗干扰布局,适配复杂环境

物联网终端多应用于户外复杂环境,如户外环境监测传感器,智能网关,工业物联网晶振设备等,面临强电磁干扰,温度波动,湿度变化等诸多挑战,天线布局需重点考虑抗干扰能力,环境适应性,同时适配SUNTSU晶振的宽温,高稳定特性.建议采用外接天线(如棒状天线,贴片陶瓷天线),该类天线抗干扰能力强,信号辐射范围广,天线座放置在PCB边缘,与设备外壳开孔对齐(偏差≤0.5mm),避免外壳遮挡导致天线增益下降,影响通信距离;SUNTSU晶振选用宽温型型号(工作温度范围-40℃~85℃),采用玻璃密封或金属陶瓷封装,该类晶振具备良好的耐温,防潮,抗干扰性能,放置在PCB内部远离天线的位置,与天线保持30mm以上间距,同时远离电源模块,接口电路等强干扰源,进一步提升晶振的工作稳定性.

接地设计方面,天线座金属外壳需与射频地可靠连接,确保接地牢固,增强抗电磁干扰能力;晶振接地引脚就近接地,接地引线短而粗,减少接地电阻,避免接地噪声干扰晶振的频率输出;接地平面采用完整设计,无断裂,镂空,进一步提升整体抗干扰能力.布线时,晶振与射频芯片的连线尽量短,采用屏蔽线或微带线,减少外部电磁干扰;天线馈线远离数字信号线与电源线,避免干扰耦合,确保信号传输稳定.此外,可在晶振周围增加滤波电容,进一步抑制电源噪声干扰,确保晶振在复杂户外环境下依然能够稳定输出频率,保障物联网终端的通信稳定性,避免因环境干扰导致的设备故障.

4.车载无线设备(如车载导航,车载WiFi):耐温抗振布局,适配车载环境

车载无线设备需适应车载环境的特殊要求,面临高低温剧烈波动(-40℃~85℃),强振动,强电磁干扰(如车载电源,发动机,车载雷达等产生的干扰)等挑战,天线布局与SUNTSU晶振选型需兼顾耐温,抗振,抗干扰三大特性,确保设备长期稳定运行.建议采用车载专用PCB天线或外接天线,放置在车载设备的边缘位置,远离车载电源,发动机,车载雷达等强干扰源,预留足够净空区,避免干扰与遮挡;SUNTSU晶振选用车载级型号,严格遵循AEC-Q200汽车电子晶振行业标准,采用金属陶瓷封装,具备良好的耐温,抗振,抗电磁干扰性能,能够适应车载环境的剧烈变化,放置在PCB内部靠近射频芯片的位置,与天线保持25~30mm间距,避免振动导致的布局偏移与信号干扰.

布线时,晶振与射频芯片的连线采用短直设计,增强抗振性,避免因车辆振动导致连线松动,信号损耗;馈线采用耐高温,抗干扰的屏蔽线,减少车载电磁干扰与温度变化带来的信号衰减;接地设计采用星形接地,将晶振,天线,射频芯片接入车载专用接地平面,减少车载电磁干扰对晶振与天线的影响;同时,晶振周围需预留一定的散热空间,避免车载高温环境导致晶振性能下降,确保车载无线设备(如车载导航,车载WiFi)的长期稳定运行,保障行车过程中的通信可靠性与安全性.

三,SUNTSU晶振与天线布局的适配技巧:规避常见误区

在实际PCB设计中,很多研发工程师容易忽视SUNTSU晶振与天线布局的适配细节,往往只关注单一部件的性能,而忽略了二者的协同性,导致无线设备出现信号弱,通信不稳定,晶振频率漂移,误码率升高等问题,不仅影响研发进度,还会增加研发成本.结合遥遥领先平台技术团队的实战经验,总结出4个最常见的设计误区及对应的规避技巧,帮助工程师快速规避误区,提升设计效率,确保晶振与天线协同发挥最佳性能,打造高性能无线设备.

误区1:晶振与天线间距过近,相互干扰

部分工程师为节省PCB空间,尤其是小型无线设备,将SUNTSU晶振与天线放置过近(小于15mm),这是最常见的设计误区之一.这种布局会导致双重干扰:一方面,天线辐射的高频信号会直接干扰晶振的频率输出,引发晶振抖动增大,频率漂移,影响频率基准的稳定性;另一方面,晶振工作时产生的谐波信号会干扰天线的信号接收与发射,导致天线增益下降,信号衰减,通信距离缩短,误码率升高,严重影响无线设备性能.规避技巧:严格控制晶振与天线的间距,根据设备工作频率与尺寸,预留15~30mm间距,高频设备(如5GHzWiFi,5G设备)建议适当增大间距;若PCB空间有限,可采用屏蔽罩将晶振或天线单独包裹,形成物理隔离,减少相互干扰,同时不影响设备小型化设计.

误区2:天线净空区不足,信号衰减严重

净空区不足是天线布局中最容易被忽视的误区,部分工程师为压缩PCB尺寸,增加元器件布局密度,刻意减少天线净空区,导致天线被金属元器件,铜箔,走线遮挡,引发信号反射,辐射效率下降,通常会导致天线增益下降3dBi以上,同时干扰SUNTSU晶振的频率输出,导致晶振频率不稳定.规避技巧:严格按照不同频段的要求预留净空区(2.4GHz≥30mm,5GHz≥20mm),净空区内不放置任何元器件,铜箔与走线,确保天线信号无遮挡,无干扰;若PCB空间有限,无法预留足够净空区,可采用外接天线替代PCB天线,如IPEX外接天线,SMA外接天线,既能提升信号辐射效率,又能减少对PCB空间的占用,兼顾小型化与性能.

误区3:接地设计不合理,干扰无法抑制

接地设计混乱是导致干扰无法有效抑制的核心原因之一,很多工程师采用多点接地,接地平面断裂,接地引线过长过细等不合理的接地方式,会导致接地电位差,引发干扰信号耦合,不仅影响SUNTSU欧美进口晶振的频率输出稳定性,还会干扰天线的信号传输,导致无线设备通信不稳定.规避技巧:采用单点接地或星形接地方式,确保晶振,天线,射频芯片等高频器件接入同一接地平面,保证接地电位一致;接地平面需完整无断裂,无镂空,避免信号反射与干扰耦合;晶振与天线的接地引线尽量短而粗,减少接地电阻,提升抗干扰能力,确保干扰信号能够快速导入接地平面,不影响晶振与天线的正常工作.

误区4:布线未做阻抗匹配,信号损耗过大

晶振与射频芯片,天线与射频芯片之间的布线未做阻抗匹配(非50Ω),是导致信号传输损耗过大,相位偏移的主要原因,会影响晶振频率的精准传输,导致天线信号调制异常,进而影响无线设备的通信质量.很多工程师忽视阻抗匹配的重要性,布线时随意设计线宽,线长,导致信号反射严重,损耗过大,无法充分发挥SUNTSU晶振与天线的性能优势.规避技巧:晶振与射频芯片的连线,天线馈线均采用50Ω阻抗匹配设计,根据PCB板材厚度,介电常数,合理设计线宽与线距;布线尽量短而直,避免弯曲,交叉,迂回,减少信号反射与传输损耗,确保晶振频率信号能够精准传输至射频模块,天线能够高效辐射与接收信号.

四,遥遥领先平台:SUNTSU晶振+PCB天线布局的专属技术支持伙伴

PCB天线布局的科学性,合理性,直接决定了无线设备的性能上限与市场竞争力,而SUNTSU松图晶振的稳定性能,更是无线设备高效,稳定运行的核心保障,二者的协同适配是打造高性能无线设备的关键.作为SUNTSU卫星通信设备晶振品牌官方授权代理,遥遥领先平台技术有限公司深耕电子元器件领域多年,凭借专业的技术团队,完善的供应链体系与良好的行业口碑,为国内客户提供全方位的服务,不仅为客户提供原装正品SUNTSU松图全系列晶振产品(涵盖小型化,宽温型,车载级,高精度,温补型等各类型号),满足不同无线设备的选型需求,更依托专业的技术团队,为客户提供PCB天线布局指导,晶振选型适配,干扰排查,方案优化等全流程技术服务,助力客户规避设计误区,缩短研发周期,降低研发成本.

我们的技术团队由具备多年无线设备PCB设计与晶振应用经验的工程师组成,熟悉SUNTSU松图晶振的全系列产品特性,频率参数,适配要求与工作原理,能够结合客户的无线设备类型,应用场景,PCB尺寸,性能需求,提供定制化的天线布局方案与晶振选型建议,针对性解决客户在设计过程中遇到的干扰,信号衰减,晶振适配等问题.无论是您在PCB天线布局过程中遇到的技术难题,还是需要选型适配的SUNTSU晶振,或是有相关技术咨询,产品报价,样品测试需求,都可随时联系我们,我们将全力以赴为您提供专业,高效的支持.
遥遥领先平台技术有限公司——SUNTSU晶振品牌官方授权代理,专注为国内客户提供SUNTSU松图晶振产品与全方位技术支持,深耕行业多年,积累了丰富的行业经验与海量客户案例,能够精准对接各类无线设备研发企业的需求.如需咨询SUNTSU晶振报价,选型建议,或获取PCB天线布局定制化指导,干扰排查,样品测试等服务,欢迎随时来电咨询:13380314981,我们将安排专业的技术顾问与您一对一对接,耐心解答您的所有疑问,竭诚为您提供定制化解决方案,助力您的无线设备筑牢性能根基,在激烈的市场竞争中占据优势！

在无线设备向小型化,高精度,高稳定性,广覆盖升级的大趋势下,PCB天线布局与SUNTSU晶振的协同适配,已成为提升产品核心竞争力的关键抓手.SUNTSU松图晶振以高稳定性,低抖动,多场景适配,耐环境性强的核心优势,为各类无线设备提供可靠的频率基准,赋能无线设备性能升级;遥遥领先平台以专业的技术服务与完善的供应链体系,为客户搭建SUNTSU晶振选型与PCB天线布局的便捷对接桥梁,打破技术壁垒,助力国内企业研发出更具竞争力的无线设备,携手共赢电子产业高质量发展新未来.
