Mtron重磅推出UFDX9999-002产品

随着全球数字化通信浪潮持续深化,叠加新基建,卫星互联网,国防信息化等政策与产业双轮驱动,卫星通信,航空航天,国防军工,机载舰载测控,应急宽带通信等高端射频领域,正朝着**高速率,小型化,全天候,高可靠,抗干扰**的方向加速迭代.尤其是近地卫星星座规模化组网,无人机全域测控,舰载车载机动通信,野外应急通信等场景全面普及,射频前端器件作为通信链路的"核心咽喉",承载着信号收发,滤波,分离,功率分配的关键使命,面临着前所未有的性能考验:既要抵御复杂电磁环境下的邻频串扰,多径干扰,同频杂散,应对高低温交变,高震动,盐雾潮湿,低气压等极端工况带来的性能漂移,还要紧跟设备小型化,集成化,轻量化的设计趋势,最大限度压缩体积重量,降低功耗损耗,简化布线调试.而市面上传统分立射频器件,普遍存在体积臃肿,损耗偏高,隔离度不足,集成兼容性差,故障率高,环境适应性弱等短板,不仅布局繁琐,调试周期长,还会占用大量设备内部空间,大幅增加整机重量和故障风险,更成为制约高端通信系统升级,提升传输稳定性与数据安全性的关键瓶颈.

在这样的行业背景下,信号收发分离,功率分配,杂波过滤等核心功能的稳定性与精准度,直接决定了整个通信链路的传输质量,抗干扰能力和数据保密性,更是衡量高端射频设备核心竞争力的重要标准.作为全球深耕射频器件与频率控制产品领域的标杆厂商,Mtron(Mtronpti麦特伦皮晶振)深耕行业数十载,长期服务于全球军工,航空航天,卫星通信,国防通信等头部客户,积累了深厚的军工级研发制造经验,顶尖的腔体滤波与谐振技术,以及覆盖研发,生产,测试,老化全流程的严苛品控体系,始终聚焦高端射频领域的痛点难题,持续打磨产品性能,优化结构设计,攻克技术壁垒,不断为全球客户提供行业领先的高性能射频解决方案.此次品牌历经多轮技术攻关,样品迭代,极端环境模拟测试与性能校准,全新重磅推出UFDX9999-002型C波段腔体双工器/分离器组件,以颠覆性的一体化集成设计,行业顶尖的硬核性能参数,军工级的可靠品质,精准破解C波段全双工通信链路长期存在的信号收发分离难,传输损耗高,空间占用大,调试繁琐四大核心痛点,为高端通信设备厂商提供更高效,更稳定,更紧凑,更省心的一站式射频解决方案,重新定义C波段射频集成组件的行业标杆.

产品核心定位:一体化集成创新,破解空间与性能的核心矛盾

在传统射频链路设计与设备布局中,双工器与信号分离器大多采用独立分立的架构,二者属于功能单一的分立器件,需要单独布线,单独固定,单独调试,不仅占用大量PCB板载空间与设备内部安装空间,还会额外增加射频接头,转接器,传输线缆的使用数量,大幅加长信号传输路径,进而提升链路接头损耗,回波反射风险,同时加剧布线复杂度和后期故障隐患,更会直接大幅提升设备整体重量与功耗负荷.这对于机载设备,卫星载荷,车载终端,便携通信站,无人机载设备等对体积,重量,功耗有极致限制的场景而言,无疑是难以突破的设计瓶颈——空间不足导致整体布局受限,重量超标影响载荷分配与续航能力,功耗过高缩短设备工作时长,分体式调试更增加研发周期与人力成本,严重制约高端卫星通信设备晶振的性能升级与小型化落地,甚至影响项目整体交付进度.

MtronUFDX9999-002型组件专为C波段全双工通信链路量身打造,突破性采用一体化腔体集成架构,依托Mtron成熟的腔体谐振与电磁屏蔽技术,通过精密的内部腔体分隔,谐振腔结构优化,阻抗匹配精准设计,将高选择性带通滤波模块,高精度信号分离模块深度融合于单一密封腔体内部,实现双工器与分离器的无缝集成,功能协同,彻底摒弃传统分体式设计的空间浪费,损耗叠加,布线繁琐,调试复杂等诸多弊端,达成功能整合与结构优化的双重突破.相较于市面上常规的分体式组合方案,该产品可实现高达25%的板载空间缩减,同时有效减少射频接头使用数量,缩短信号传输路径,从根源降低链路接头损耗,减少布线故障点,兼顾信号收发隔离,功率分配双重核心功能,真正实现"小体积,高性能,轻重量,低损耗,易集成,好调试"的完美平衡,完美适配深空卫星,机载测控,舰载通信,车载移动站,便携卫星终端,野外应急通信等对空间和载荷有极致要求的高端应用场景,为各类高端通信设备的小型化,集成化,轻量化升级提供核心硬件支撑.

硬核技术亮点全解析,铸就军工级极致可靠品质

MtronUFDX9999-002型组件从核心选材,精密数控加工,内部谐振调试到成品老化测试,全性能校验,全程遵循军工级制造标准与ISO质量管控流程,每一道工序都经过多轮严苛校验,数据记录与性能复测,杜绝任何性能偏差与品质隐患.产品依托高精度五轴数控腔体加工工艺,高导电率航空级合金材料,低损耗耐高温晶振介质基材以及专业阻抗匹配算法设计,各项性能参数均达到行业顶尖水准,能够在-55℃~85℃的超宽温域范围,强电磁干扰,高震动,盐雾潮湿,低气压等极端恶劣环境下,始终保持信号传输的稳定性与一致性,全面满足复杂场景下的全天候,长时间,不间断运转需求.以下为产品核心技术亮点深度详解:

超低插入损耗,最大化保留信号能量:插入损耗是衡量射频器件传输效率的核心指标,直接决定信号传输距离,接收端灵敏度与整条通信链路的稳定性,在远距离卫星通信,野外弱信号测控等场景中,哪怕0.5dB的损耗差异,都可能导致信号断连,信噪比骤降.市面上普通腔体器件往往因工艺粗糙,材质普通,损耗普遍高于5dB,难以满足高端场景需求.MtronUFDX9999-002采用优化的多级腔体谐振结构与进口低损耗耐高温介质材料,结合精密的内部阻抗匹配设计与内壁镀银导电工艺,大幅降低高频信号传输中的导体损耗,介质损耗与辐射损耗,含内置分离器整体集成损耗在内,最大插入损耗仅4dB,达到行业顶尖水准.这一硬核参数能最大限度减少信号在传输过程中的能量衰减,有效拉长通信链路有效传输距离,大幅提升接收信号强度与信噪比,彻底杜绝因信号衰减导致的断连,误码,丢包,数据卡顿等问题,尤其为远距离卫星通信,野外偏远区域测控,深空数据回传,弱信号覆盖等场景提供稳定支撑,保障链路全天候流畅运转.
超高收发隔离度,杜绝信号串扰干扰:全双工通信模式下,发射端大功率信号极易对接收端微弱信号产生串扰,压制,导致接收灵敏度下降,通信失真,这是困扰射频行业多年的共性难题,普通双工器隔离度仅50dB左右,根本无法满足高保密,高稳定场景需求.MtronUFDX9999-002针对这一痛点,采用多级阶梯滤波与物理腔体隔离双重硬核设计,通过独立密封谐振腔分隔,拓扑滤波网络深度优化,电磁屏蔽结构强化处理,实现上下行通信频段隔离度≥70dB,功率分配器端口隔离度≥25dB,远超行业同类产品.超高隔离度能从根源上阻断大功率发射信号对微弱接收信号的干扰与压制,彻底消除信号互调,串扰隐患,确保接收信号的纯净度与灵敏度,实现收发信号同步高效传输,互不干扰,大幅提升通信系统的抗干扰能力与数据保密性,完美适配军工通信,卫星测控,电子对抗等高保密,高稳定性晶振要求的核心场景.

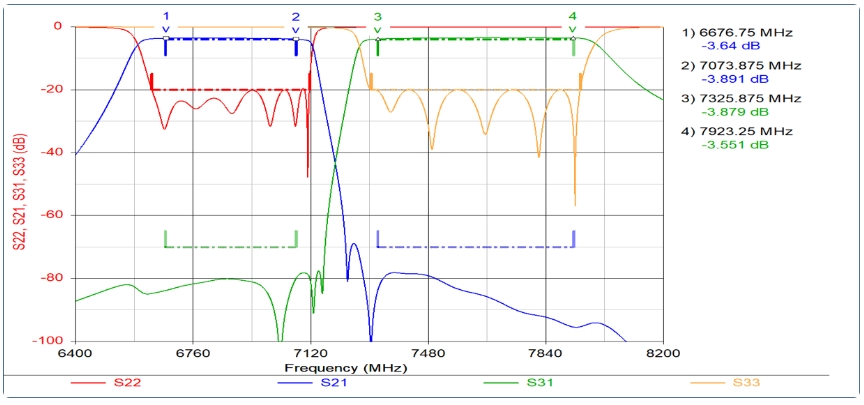

宽频精准适配,超强杂波抑制能力:C波段通信频段应用广泛,周边邻频信号繁杂,普通器件频段适配精度差,杂波抑制能力弱,极易受到外界电磁干扰与内部杂散信号影响,导致通信卡顿,数据出错.MtronUFDX9999-002经过矢量网络分析仪等专业仪器的反复精准频段调试与全温域校准,完美覆盖C波段主流通信标准频段,上行工作频段6670-7070MHz,下行工作频段7320-7920MHz,通带范围精准无偏差,无需客户额外调试即可直接匹配卫星通信,机载测控,雷达传输,地面站通信等主流场景的频段需求,大幅缩短设备调试周期.同时产品具备超强杂波与邻频抑制性能,对5000-5800MHz,9000-12000MHz等常见干扰频段杂波抑制≥50dB,可有效过滤外界电磁干扰,设备内部杂散信号,邻频串扰信号,即便在复杂电磁环境下,也能保障通信链路不受周边干扰影响,维持稳定,高效,纯净的信号传输状态.
轻量紧凑结构,适配狭小安装空间:当前高端通信设备朝着微型化,便携化方向迭代,机载,卫星,无人机等场景对器件体积和重量有着极致严苛的限制,传统分立双工器+分离器组合体积庞大,重量超标,严重占用设备空间.MtronUFDX9999-002紧扣小型化设计趋势,采用紧凑型一体化结构设计与轻量化航空级合金材质,在集成双重核心功能的前提下,实现整机重量≤0.4kg,外形尺寸仅3.8"(W)×2.5"(L)×1.25"(H),体积小巧,重量轻便,堪称"拇指级高性能射频组件".即便在机载设备舱,卫星载荷仓,便携通信终端,无人机内部等极度狭小的安装空间内,也能轻松完成集成布局,不占用额外设备空间,不增加整机载荷负担,同时助力设备实现轻量化升级,提升便携式PC晶振,续航能力与环境适应性,完美解决空间与性能无法兼顾的行业难题.
军工级可靠性,支持个性化定制:高端射频器件常服役于极端恶劣环境,普通民用器件极易出现氧化,腐蚀,性能漂移等问题,使用寿命短,故障率高.MtronUFDX9999-002全程遵循军工级制造标准,产品外层采用专业厚层镍镀防护工艺,内壁做抗氧化,防腐蚀,耐高温特殊处理,腔体密封等级高,具备优异的防腐,防潮,抗震动,耐盐雾,抗老化,抗高低温交变性能,可稳定耐受-55℃~85℃超宽温域,潮湿,盐雾,高强度震动,低气压等极端恶劣工况,长期使用性能不漂移,无衰减,平均无故障工作时间远超普通民用射频器件,使用寿命提升30%以上.同时产品支持深度个性化定制服务,可根据客户项目特殊需求,定制工作温度范围,安装固定方式,射频接口类型(标配SMA母头,可按需选配N头,TNC头,BNC头等各类接口),法兰规格,引线方式,引脚定义等,全面满足太空级,军工级,特种通信等特殊工况的资质与性能要求,适配各类非标项目需求.
优异驻波相位特性,降低链路失配风险:驻波比与相位平衡性是衡量射频器件传输质量的关键指标,驻波比过高会导致信号反射,功率损耗,相位失衡则会引发信号失真,链路紊乱,普通器件往往参数超标,大幅增加设备调试难度.MtronUFDX9999-002经过研发团队精密阻抗匹配调试与相位一致性校准,拥有行业顶尖的传输特性,电压驻波比VSWR≤1.45,通带纹波≤0.1dB,相位平衡≤6°,各项指标均优于行业标准.优异的驻波相位特性能确保信号传输过程中无反射,无失真,相位同步,保障通信链路的相位一致性与传输稳定性,有效降低链路失配,信号反射风险,减少设备后期调试难度与人力成本,提升整体通信系统的可靠性与一致性,同时降低后期维护频次与维护成本,让设备部署更省心,运行更稳定.
全场景覆盖赋能,助力高端通信产业迭代升级

在高端射频通信领域,不同应用场景的工况差异极大,对器件的性能,体积,可靠性要求也各有侧重,单一规格的分立射频器件往往难以兼顾多场景适配需求,要么性能不达标,要么体积不兼容,要么无法耐受极端环境,导致客户需要反复选型,定制,调试,大幅增加研发成本与周期.MtronUFDX9999-002型C波段腔体双工器/分离器组件,凭借军工级品质,全能性能,紧凑结构以及灵活的集成优势,针对性破解不同场景的核心痛点,彻底打破了传统射频器件的性能与空间局限,可广泛适配各类对射频性能,可靠性,集成度,环境适应性有高要求的高端场景,凭借过硬实力成为卫星通信,国防军工,航空电子晶振,无人机测控,应急通信等领域的优选射频器件,全方位助力行业客户攻克技术瓶颈,优化产品设计,降本增效,实现产业迭代升级:

卫星通信(SATCOM)领域:卫星通信链路跨度极远,信号衰减严重,且太空环境存在高低温剧变,真空,宇宙辐射等极端条件,地面站还面临多卫星信号干扰,频段拥堵等问题,对射频器件的低损耗,高隔离,高可靠性要求极高.无论是地面固定卫星通信站,便携机动卫星终端,车载动中通卫星站,还是星载通信设备,深空探测测控链路,近地卫星组网设备,该产品都能凭借超低插入损耗与超强杂波抑制能力,减少远距离传输信号衰减,过滤邻频干扰;依托军工级宽温适应性,耐受太空与地面极端环境,稳定支撑地面与卫星,深空探测器之间的高速数据传输,指令收发,信号中转,宽带互联,保障远距离太空通信的稳定性与可靠性,完美满足卫星宽带,卫星电视,深空探测,卫星物联网,应急卫星通信等场景的严苛通信需求,无惧太空极端环境与远距离传输损耗.
无人机系统(UAS)领域:无人机尤其是小型工业无人机,军用无人机,机身内部空间狭小,载荷有限,飞行过程中伴随持续震动,高空低气压,野外复杂电磁干扰,且需要兼顾测控指令与高清图传的同步传输,对器件的轻量化,抗干扰性要求严苛.该产品完美适配军用侦察无人机,民用测绘无人机,行业巡检无人机,物流运输无人机的机载测控与高清数据传输链路,凭借极致紧凑的体积与轻量化设计,不增加无人机飞行载荷负担,不占用核心机身空间,不影响飞行续航与机动性;同时具备高抗干扰,低损耗,高稳定特性,可抵御野外电磁干扰与飞行震动,保障无人机远距离测控,高清图传,数据回传,实时指挥,自主飞行的流畅性与安全性,无惧复杂野外电磁环境,高空低气压,震动颠簸等恶劣工况.
电子战与国防数据链领域:现代战场电磁环境复杂恶劣,存在高强度人为干扰,信号截获风险,国防数据链需要保证信号传输的保密性,稳定性,抗干扰性,杜绝信号串扰与信息泄露,对器件的隔离度,可靠性,抗干扰性有着军工级硬性指标.在复杂电磁对抗,高强度干扰,高保密要求的战场环境中,该产品凭借≥70dB的超高收发隔离度,精准完成信号收发分离与功率分配,具备超强抗干扰,高保密,高稳定,快响应性能,可有效抵御敌方电磁干扰,防止信号截获串扰;助力国防电子设备,战术数据链,战场指挥系统,侦察预警设备实现稳定通信与数据传输,大幅提升军事通信系统的战场生存能力,抗干扰能力与作战效能,全方位保障军事信息传输安全无泄露.
舰载/车载电子晶振/移动通信领域:舰载设备长期处于高盐雾,高湿度,强腐蚀环境,车载设备则面临持续颠簸,高低温变化,路面震动等问题,且移动过程中信号传输易中断,传统器件极易出现性能衰减,故障频发等问题.针对舰船,军用车辆,应急通信车,移动指挥车等移动平台的高强度震动,盐雾腐蚀,高低温交变,潮湿,颠簸等恶劣工况,该产品凭借军工级防腐抗震设计与强环境适应性,无需额外加装防护装置即可稳定长期工作,有效避免盐雾,震动导致的器件损坏;同时保障陆地,海洋移动平台的全双工通信畅通,满足应急通信,现场指挥,车载宽带,舰载专网,边防通信等场景需求,确保移动状态下信号不间断,传输无卡顿.

其他高端射频场景:除核心场景外,该产品凭借优异的综合性能,还可广泛应用于更多细分高端领域,全面覆盖各类特殊射频通信需求.在航空机载通信设备中,适配机舱狭小空间,保障机载通信稳定;在雷达测控系统中,精准分离收发信号,提升雷达探测精度;在特种通信装备中,满足极端环境下的保密通信需求;在宽带通信基站,气象探测设备,航天测控设备,野外勘探通信等领域,同样能发挥低损耗,高可靠,易集成的优势,为各类高端射频系统提供核心信号处理,收发分离,功率分配支撑,全面适配不同场景的性能要求,环境要求与安装需求,助力各类高端设备实现性能升级与小型化迭代.
官方授权代理护航,遥遥领先平台提供一站式采购服务

Mtron作为全球高端射频器件领域的知名品牌,原厂产品品质过硬,技术领先,性能稳定,资质齐全,但国内行业客户在直接采购过程中,往往面临货源紧缺,采购周期长,起订量高,技术选型无专业指导,售后响应滞后,定制需求难落地,报关流程繁琐等诸多问题,不仅耽误项目研发与交付进度,还会大幅增加采购成本与时间成本.遥遥领先平台技术有限公司作为Mtron晶振及全系列射频器件的官方授权代理商,深耕射频元器件领域多年,深度洞悉国内卫星通信,军工电子,航空航天,应急通信等行业客户的实际需求,搭建了完善的原厂直供渠道,专业的技术支持体系,高效的供应链服务体系以及贴心的售后保障体系,是国内客户对接Mtron优质正品,获取专业技术服务的核心桥梁.

针对MtronUFDX9999-002型C波段腔体双工器/分离器组件,我们依托原厂直供优势与多年行业服务经验,可提供现货快速询价,样品申请测试,个性化定制方案,专业技术选型,批量现货供应,全程技术售后,安装调试指导等一站式全流程服务.无论是产品研发初期的选型对比,性能测试,方案优化,项目中期的小批量试产,调试校准,还是后期的大规模批量采购,长期稳定供货,我们都能快速响应客户需求,提供100%原厂正品保障,极具市场竞争力的价格以及高效的交付时效,同时安排专业射频工程师一对一全程跟进,免费解决选型适配,参数调试,安装使用,故障排查等各类问题,助力客户缩短项目研发周期,降低采购成本,保障项目高效落地.
如果您正在进行C波段通信设备研发,项目选型,老旧器件替换升级,或是需要定制化射频解决方案,获取产品详细参数手册,性能测试报告,欢迎随时致电咨询！我们拥有专业的射频技术团队,可免费提供选型建议,性能对比,方案规划,技术答疑等服务,全程为您的项目保驾护航,解决采购与技术难题.

咨询热线:13380314981

未来,遥遥领先平台技术有限公司将持续深化与Mtron的全球战略合作,紧跟原厂技术迭代步伐与新品发布节奏,同步引进更多高端射频器件,频率控制产品,滤波组件,振荡器等核心硬件,持续深耕国内卫星通信,军工电子,航空航天,宽带通信,特种装备等领域,不断优化供应链服务与技术支持体系,以100%原厂正品,专业技术支撑,高效供应链服务,完善售后保障,为广大行业客户提供高品质元器件供应与全流程技术支撑,携手共筑国内高端射频通信产业的新高度,助力中国高端通信行业高质量发展.
