VCXO电压控制晶体振荡器的选择指南

在射频通信,时钟同步锁相,高速数据传输,智能测控,音视频精密解码与自动化控制系统中,时序精度与频率动态稳定性是决定设备整机性能,通信质量与长期运行可靠性的核心关键.VCXO电压控制晶体振荡器(压控晶振)作为唯一支持电压动态调频的有源晶振,可通过外部直流控制电压精准微调输出频率,实现相位锁定,频率追踪,时钟动态纠偏与系统同步校准,是PLL锁相环路,频率合成系统,高精度时钟同步设备不可或缺的核心时序器件.

相较于SPXO普通晶振,TCXO温补晶振,OCXO恒温晶振,VCXO压控晶振凭借可调频,高线性,低抖动,响应速度快,适配性广,性价比优异的综合特性,成为民用,工业,通信设备中动态频率校准场景的首选器件.但市面VCXO产品参数参差不齐,规格差异极大,多数研发工程师,工艺人员选型时,常因调谐范围不匹配,控制电压不兼容,相位噪声超标,温漂参数不符,线性度劣化等问题,导致设备锁相失败,同步抖动过大,射频杂波超标,通信误码率飙升,整机指标不达标等故障.错误选型不仅延误样机研发调试进度,更易引发批量量产不良,售后故障率激增,给企业造成不必要的成本损耗与项目风险.

遥遥领先平台技术有限公司作为IQD晶振品牌官方授权正规代理商,深耕高端精密时序器件行业多年,专注IQD全系有源晶振,无源晶振,VCXO压控晶振,TCXO温补晶振,高频低相噪晶振的选型适配,技术对接,方案落地与批量供货.团队精通IQDVCXO全系列产品原厂参数,电气特性,电路匹配逻辑,量产工艺要点与场景适配痛点,结合原厂权威技术规范与海量工程落地案例,特此发布完整版《VCXO电压控制晶体振荡器精准选型指南》.本指南系统化拆解VCXO工作原理,核心选型参数,品类差异,场景适配方案,选型误区与量产避坑技巧,可直接作为企业研发选型标准,产线工艺手册,采购参照规范使用.如需精准参数匹配,样品申请,原厂技术资料,定制方案与批量采购,可随时咨询:13380314981.

一,VCXO压控晶振定义与核心工作原理

VCXO全称VoltageControlledCrystalOscillator,即电压控制晶体振荡器,是一类具备电压可编程连续调频能力的高精度有源石英晶振,也是现代锁相频率合成,时钟同步系统中唯一可实现动态基准校准的核心时序器件.区别于SPXO,TCXO等固定输出频率的有源晶振,IQD系列VCXO采用高度集成的精密陶瓷封装结构,内部搭载高精密人工角度切割抛光石英谐振晶片,低温漂稳定振荡放大电路,高频超低损耗变容二极管,稳压滤波模块与高速电压响应调节单元.整套内部架构经过IQD振荡器原厂多次电路迭代与应力优化,有效规避了常规国产压控晶振普遍存在的电路温漂大,响应延迟,调频非线性,噪声基底高等缺陷.器件整体结构密封性强,机械应力极低,抗电磁干扰与抗湿热性能优异,出厂经过逐颗高低温循环老化,频率线性度校准与噪声筛选,具备调频线性度高,电压响应速度快,频率调节无畸变,信号纯净度高的核心特性,完全满足工业级,通信级高精度动态时序控制需求.

VCXO的核心工作原理基于石英晶体压电效应与变容二极管电容调谐特性结合而成,工作逻辑精密且严谨:晶振正常上电工作时,内部石英晶片持续稳定谐振,输出基准固有频率;当系统存在频率偏差,相位偏移或同步误差时,主控芯片,DAC电路或PLL锁相回路会向VCXO控制引脚输入0V至额定最大值连续线性变化的直流调控电压.随着外部控制电压的细微变化,内部变容二极管的PN结结电容会产生精准,对应的线性偏移,进而改变晶振内部LC谐振回路的等效负载电容与谐振阻抗,微调整体谐振回路的固有谐振频率.通过这一物理调节机制,VCXO可实现输出频率的连续,平滑,无断点,低畸变线性微调,精准补偿系统因温度变化,电压波动,器件老化,传输时延带来的频率漂移与相位偏差,最终完成设备相位锁定,频率误差修正,跨设备动态时钟同步,射频信号频段追踪与精准校准等核心功能,为整机闭环锁相系统提供高精度,可调控的基准时序源.

从工程应用角度通俗区分:市面上常规无源晶振,普通有源固定频点晶振,仅能输出出厂固化的单一固定频率,仅可作为静态时钟基准使用,完全不具备频率修正与动态补偿能力.一旦设备工作环境温度变化,整机长期老化,传输链路产生时延偏移,固定频点晶振无法自行纠偏,最终会导致时钟失步,通信频偏,信号失真,数据丢包等问题.而IQDVCXO具备主动式动态调频,实时相位纠偏能力,可实时接收系统反馈的调控电压,动态修正输出频率误差,能够完美搭配MCU微控制器,FPGA可编程逻辑芯片,专业PLL锁相芯片,高端网络时钟管理芯片搭建完整的闭环同步调控系统.正因具备实时动态校准特性,VCXO成为所有需要自动频率校准,动态相位纠偏,实时信号追踪,闭环锁相同步的通信,射频,测控,仪器设备不可或缺的核心时序元器件,是高精度动态时序系统的核心基石.

品类定位优势:在高精度石英晶振三大主流品类中,VCXO,TCXO,OCXO各司其职,性能取舍差异显著.相较于TCXO温补晶振的优异全温区频率稳定性,OCXO恒温晶振的极致超高稳定守时性能,VCXO原生温度漂移指标确实略逊于二者,无内置温补补偿,恒温控温结构,单纯静态频率稳定度不占优势.但VCXO拥有另外两大品类无法替代的核心核心特性——连续线性电压调谐能力与毫秒级快速频率响应速度.依托内部高精度变容谐振回路设计,VCXO可实现无卡顿,低畸变的连续频率微调,配合后端PLL锁相电路可完成动态频率追踪,相位闭环纠偏,实时时钟同步校准,完美适配系统运行过程中的动态频偏补偿需求.这种可主动调控,实时修正频率的特性,让VCXO成为射频通信,时钟同步,频率合成,智能锁相控制系统中不可替代的核心时序器件.反观TCXO,OCXO均为固定频点输出,仅能被动输出基准频率,无法实现动态调频与实时纠偏,完全无法适配动态同步类设备需求.在绝大多数需要动态频率校准,相位锁定,信号追踪的工业,通信,射频场景中,VCXO兼顾优异的调频性能,快速响应速度,适中成本,小型化封装优势,无需高额成本,复杂电路即可实现高精度动态时序控制,综合实用性,落地适配性与量产性价比遥遥领先,是动态调频场景的最优选型方案.

二,VCXO八大核心选型参数详解(工程级精准选型依据)

VCXO选型绝非简单匹配标称频率,单一参数错配即可导致电路锁相失效,性能不达标,设备工作异常.完整精准选型需综合核对标称频率,频率牵引范围,控制电压,调频线性度,相位噪声与抖动,全温区频率稳定度,输出电平制式,封装尺寸与功耗八大核心参数,以下为针对性参数解析,选型逻辑与避坑标准.

1.标称频率:基础核心匹配参数

标称频率是VCXO最基础的输出频点,是选型第一优先级匹配指标,直接决定设备时序基准与射频频段适配性.IQDVCXO全系实现全频段覆盖,包含低频时钟,中频通用,高频射频全系列主流频点,常用标准频点涵盖:10MHz,12.288MHz,16MHz,20MHz,24.576MHz,25MHz,26MHz,30.72MHz,40MHz,50MHz,100MHz等,同时支持特殊非标频点定制,高频开样适配,可满足各类设备差异化频率需求.

严苛选型禁忌:射频电路,锁相同步电路对频点精度敏感度极高,严禁用相近频点随意替代,即使0.1MHz的微小频点偏差,也会直接导致锁相失败,射频信号偏移,通信丢包,时钟同步紊乱等严重问题,研发与量产阶段均需严格一一对应.

2.频率牵引范围(调谐范围):VCXO核心差异化参数

频率牵引范围是VCXO最核心的专属参数,代表晶振可实现的最大频率微调区间,单位为ppm(百万分之一),直接决定系统频率偏差补偿能力,是区分VCXO型号适配场景的关键指标.行业主流标准规格包含:±5ppm,±10ppm,±20ppm,±50ppm,±100ppm,高频特殊型号可支持超宽调谐范围.

精准选型逻辑:调谐范围并非越大越好,需遵循"按需匹配”原则,兼顾稳定性与补偿能力.窄牵引范围(±5ppm,±10ppm)型号调频线性度更佳,相位噪声更低,频率稳定性更强,几乎无额外时序抖动,适配高精度基站同步,精密测试仪器,高端授时设备,工业精密控制系统;宽牵引范围(±20ppm及以上)型号频率补偿空间大,可适配环境温变大,频偏误差高,需要大范围动态纠偏的射频调频,工业智能家居设备晶振场景.若牵引范围过小,无法覆盖系统固有频偏与环境漂移,导致锁相不彻底;牵引范围过大,会降低频率基准稳定性,引入额外时序抖动,影响设备精度.

3.控制电压(Vctrl):电路兼容核心参数

VCXO依靠外部DAC输出直流电压实现频率微调,控制电压区间必须与主控芯片输出电压完全匹配,是选型过程中最易出错,最易引发锁相故障的关键参数.行业通用标准控制电压包含:0V~1.8V,0V~2.5V,0V~3.3V,0V~5V,其中3.3V为工业设备通用主流规格,适配绝大多数主流电路架构.

工程量产避坑要点:若VCXO额定最大控制电压高于芯片DAC输出上限,系统无法达到满幅调频范围,出现调频不足,锁相不完全,同步偏差残留等问题;若VCXO控制电压过低,会出现调频饱和,电压频率线性失真,频率跳变,锁相回路震荡等故障.IQD全系VCXO电压参数标注精准,规格标准化,可完美匹配主流MCU,FPGA,PLL锁相芯片,时钟管理芯片,从源头杜绝电压不兼容问题.

4.频率线性度:锁相稳定的核心保障

频率线性度用于衡量"控制电压变化量与频率偏移量”的对应精准度,数值越小,线性度越好,调频过程越平滑,锁相回路稳定性越高.高端通信级,工业精密级VCXO线性度可控制在≤0.5%,常规优质工业级型号≤1%,劣质低端VCXO线性度普遍大于2%,极易出现调频畸变.

线性度性能直接决定系统同步质量:线性度差的VCXO,电压微调与频率变化无规律,不成正比,会引发锁相回路持续震荡,时序抖动加剧,射频信号失真,同步精度大幅下降,完全无法应用于高精度通信与射频设备.IQDVCXO采用原厂精密晶片切割工艺与谐振回路校准技术,全区间调频线性度优异,全程平滑无畸变,完美适配各类闭环锁相高精度系统.

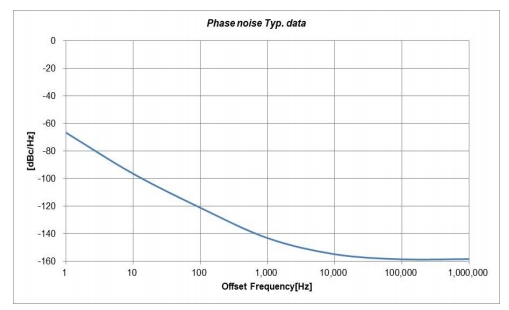

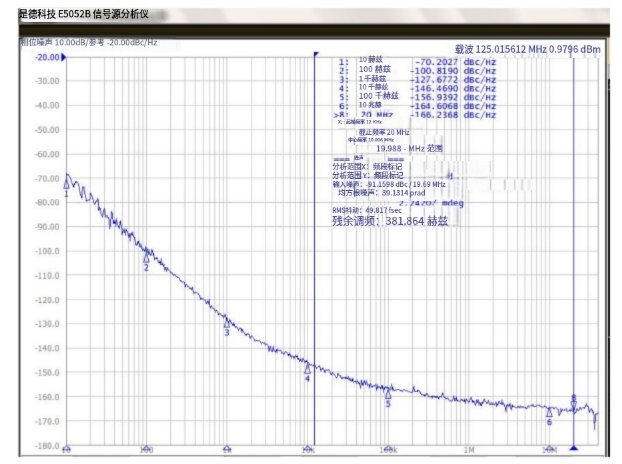

5.相位噪声与周期抖动:信号纯净度核心指标

相位噪声与时序抖动是衡量晶振信号纯净度,时序精准度的核心指标,直接决定射频设备通信质量,高速数据传输稳定性与仪器测试精度.低端劣质VCXO相位噪声差,杂散噪声大,会导致射频杂波超标,通信信噪比降低,高速传输误码率飙升,设备抗干扰能力下降.

IQD精密系列VCXO采用超低损耗抛光石英晶片,优化型振荡电路与阻抗匹配设计,有效抑制高频噪声与时序抖动,具备低相位噪声,低周期抖动,高信号纯净度的核心优势,可充分满足5G微基站,微波卫星通信设备晶振,高频射频模块,精密测试仪器,高速差分传输设备的严苛性能指标要求.

6.全温区频率稳定度:环境适配核心参数

VCXO无内置温补模块,原生温度漂移大于TCXO温补晶振,但高端工业级VCXO可通过原厂晶片角度优化,电路温度补偿设计,结构应力优化,大幅降低全温区频偏,提升环境适应性.常规商用级VCXO全温区温漂为±50ppm~±100ppm,IQD工业精密级VCXO可将温漂控制在±10ppm~±20ppm,环境稳定性大幅提升.

场景适配原则:室内常温静态设备,普通民用智能设备,可选用常规温漂商用型号,兼顾性价比;户外作业设备,高低温交变工况设备,工业控制设备,通信基站设备,车载设备,必须选用IQD低温漂工业级VCXO,避免温度波动引发频率漂移,锁相异常,设备工作失效.

7.输出电平制式:电路匹配关键参数

VCXO主流输出电平分为CMOS,LVDS,LVPECL三类,需严格依据后端接收电路架构,传输速率与抗干扰需求匹配,不可通用替代.其中CMOS为单端输出,结构简单,功耗低,成本可控,适配普通数字电路,低速时钟,常规工控设备场景;LVDS,LVPECL为差分输出,具备抗干扰能力强,时序抖动低,传输速率高,信号稳定性好的优势,适配高频射频电路,高速差分时钟,远距离信号传输,高精度同步设备场景.IQD全系VCXO支持三大输出制式按需选型,全面覆盖各类电路适配需求.

8.封装尺寸与功耗:小型化与低功耗适配

顺应设备小型化,集成化发展趋势,IQDVCXO全系采用标准化SMD贴片封装,主流尺寸包含3225,2520,2016,1612贴片晶振等微型规格,适配高密度PCB布局,小型化终端设备设计.同时产品分为常规功耗与超低功耗两个系列,超低功耗型号专为电池供电设备,物联网终端,便携智能设备,低功耗测控设备设计,可在保障时序精度的前提下,有效降低设备整体功耗,实现性能与功耗的完美平衡.

三,VCXO,TCXO,OCXO品类核心差异(选型对标对照表)

在高精度晶振选型中,VCXO,TCXO,OCXO三大品类极易混淆,三者性能,功能,适配场景差异显著,明确品类定位可快速精准选型,避免参数错配:

VCXO压控晶体振荡器:核心优势为支持电压动态调频,闭环锁相同步,响应速度快,性价比高,适配场景广;短板为原生温度稳定性弱于温补,恒温晶振.核心适配场景:射频锁相系统,频率合成设备,时钟动态同步,工业自动纠偏,通信信号追踪系统.

TCXO温补晶体振荡器:核心优势为全温区超高频率稳定度,温漂极低,时序精度高;短板为频率固定,不支持电压动态调频,无法实现动态纠偏.核心适配场景:固定高精度时钟输出,授时设备,常规精密时序设备,无需动态调频的高端仪器.

OCXO恒温晶体振荡器:核心优势为极致频率稳定度,超低老化,超长守时能力,长期运行无漂移;短板为体积大,功耗高,成本高,不可调频.核心适配场景:核心通信基站,数据中心时钟,军工精密设备,高端科研测试仪器,高精度授时系统.

选型极简总结:需要动态调频,锁相同步选VCXO;需要固定高精度稳频选TCXO;需要极致长期稳定守时选OCXO.

四,分行业场景精准选型方案(可直接落地套用)

1.通信设备｜5G小微基站,光传输设备,专网通信

行业核心需求:低相位噪声,超低时序抖动,高调频线性度,宽温稳定,适配PLL闭环锁相,长期连续运行可靠.优先选用IQD工业级低相噪VCXO系列,主流适配频点包含20MHz,24.576MHz,30.72MHz,100MHz,标配±10ppm标准牵引范围,3.3V通用控制电压,支持CMOS/LVDS差分晶振双输出制式可选.可完美满足通信设备时钟锁相,信号频率精准校准需求,有效杜绝通信闪断,数据丢包,同步偏移问题,保障设备长期稳定联网运行.

2.射频无线设备｜射频收发模块,微波通信,调频测控设备

行业核心需求:宽范围频率调谐,高线性调频,低射频杂波,高信号纯净度,快速频率响应.优先选用IQD宽牵引VCXO系列,支持±20ppm~±50ppm宽范围动态调频,相位噪声参数优异,全区间调频无畸变,可精准满足射频设备动态频率调节,微弱信号追踪,频段校准需求,有效降低射频杂散干扰,提升设备通信信噪比与信号接收灵敏度.

3.工业控制,智能终端,音视频解码设备

行业核心需求:性能稳定,抗干扰能力强,适配常规电路电压,高性价比,适配量产,小型化封装.优先选用IQD通用商用级VCXO系列,标配3.3V标准供电电压,常规牵引范围,温漂参数稳定,封装小巧多样,可适配工业程控系统,智能物联网终端,高清音视频时钟校准,设备频率自动纠偏等场景,完美平衡产品性能与量产成本,适配大规模批量生产.

4.高速数据传输,精密测试仪器,高端科研设备

行业核心需求:超低时序抖动,极致调频线性度,超低相位噪声,极低参数离散度,高批次一致性.优先选用IQD高端精密VCXO系列,出厂经过逐颗老化校准,参数精密筛选,调频线性度,噪声,抖动指标达到行业高端标准,批次参数差异极小,可充分满足高速差分时钟传输,精密频率测试,高精度闭环锁相系统,高端科研实验设备的严苛性能要求.

五,VCXO选型高频误区与量产核心避坑要点

误区1:盲目追求超大调谐范围:多数研发人员认为调谐范围越大性能越好,实则相反.频率牵引范围越大,晶振基准频率稳定性越弱,时序抖动,噪声干扰会显著增加.若无大范围频偏补偿需求,优先选用±10ppm窄范围型号,稳定性与信号纯净度更优.

误区2:忽视控制电压精准匹配:电压参数不兼容是锁相失败,同步异常的首要诱因.选型必须精准核对主控芯片DAC输出电压区间与VCXO额定控制电压,杜绝调频不足,调频饱和,频率跳变,回路震荡等故障.

误区3:低价劣质VCXO替代正品工业级型号:市面低端VCXO普遍存在线性度差,相位噪声超标,温漂离散度大,批次一致性差,长期老化严重等问题,样机调试可勉强使用,但批量量产后极易出现大面积锁相不稳,时序抖动,设备掉线,性能衰减等批量不良问题,严重影响产品品质与售后口碑.

误区4:输出电平制式随意混用:高速差分电路误用单端CMOS输出晶振,低速普通电路误用LVDS差分输出,会造成信号阻抗不匹配,抗干扰能力不足,时序偏移,数据传输异常等问题,必须严格依据电路速率,传输距离,抗扰需求精准匹配输出制式.

六,IQDVCXO原厂产品核心竞争优势

IQD是全球知名高端精密时序器件品牌,深耕晶振研发制造数十年,凭借严苛的品控体系,领先的晶片加工技术,成熟的电路设计工艺,成为通信,工业,仪器,智能设备领域的优选晶振品牌.IQD全系VCXO压控晶振对比市面普通产品,具备五大核心优势:

1.超高调频线性度:原厂逐颗精密校准,全电压区间调频平滑无畸变,锁相回路稳定性远超行业通用标准,杜绝同步震荡与频率抖动;

2.优异低相噪低抖动性能:采用超低损耗石英晶片与优化振荡电路,有效抑制高频杂波与时序抖动,大幅提升设备信号纯净度与通信稳定性;

3.极致批次一致性:全系产品经过出厂高温老化,参数校准,高低温可靠性测试,批量参数离散度极低,无批量频偏与性能偏差,适配大规模量产;

4.全规格全覆盖:多频点,多电压,多封装,多输出制式,多功耗等级全覆盖,可一站式满足各类设备研发,试产,量产适配需求;

5.工业级高可靠性:宽温设计,抗振动,抗湿热,抗电磁干扰,环境适应性强,可长期稳定运行于工业,通信,户外复杂工况,使用寿命长久.

七,遥遥领先平台技术｜正品保障与专属技术服务

遥遥领先平台技术有限公司为IQD晶振品牌官方授权一级代理商,全系VCXO,TCXO,OCXO,高频精密晶振,无源贴片晶振均为100%原厂全新正品,全程可溯源,无翻新,无拆机,无次品,无散新物料,从源头保障终端产品品质.公司常备IQD全系主流VCXO型号现货库存,库存充足,交期稳定,响应快速,可高效满足客户样品测试,小批量试产,大批量量产的全阶段供货需求.

同时,我司提供技术赋能式一站式配套服务,资深时序硬件工程师可为客户免费提供:场景化精准选型匹配,参数核对校验,电路适配指导,PLL锁相回路调试建议,量产风险预判与规避,故障答疑,原厂规格书与应用手册对接等全流程技术支持,帮助客户缩短研发周期,降低试错成本,提升产品稳定性与市场核心竞争力.

IQD原厂VCXO压控晶振选型咨询,样品免费申请,批量采购,原厂技术资料索取,定制方案对接热线:13380314981(遥遥领先平台技术有限公司)
