如何在设计电路时选择和使用京瓷的VCXO差分晶振？
京瓷晶振在电路设计中选择和使用京瓷的VCXO晶振差分晶振需要综合考虑电气参数,封装尺寸,环境适应性等因素,并遵循特定的设计和布局原则

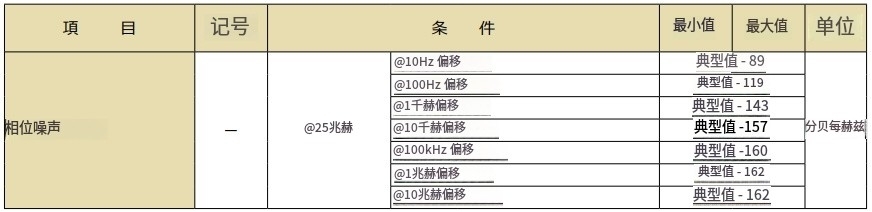

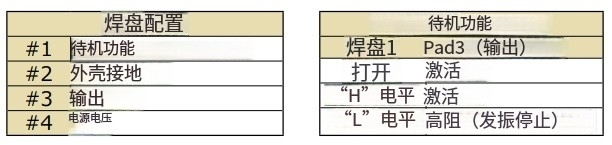

日本进口晶振电路设计注意事项有那些？
去耦电容:每个电源引脚需并联0.1μF陶瓷电容(高频)和10μF电解电容(低频),且电容尽量靠近晶振引脚
电源滤波:使用LC滤波网络(如10Ω电阻+10μH电感)减少电源噪声
电压范围:确保控制电压在晶振规格范围内(通常0.5~4.5V)
低噪声源:使用高精度DAC或LDO提供控制电压,例如TI的REF5050(±0.05%精度)
RC滤波:在控制电压输入端添加RC滤波(如10kΩ+0.1μF),减少高频噪声
阻抗匹配:差分走线需保持100Ω差分阻抗,单端走线50Ω
等长布线:差分对走线长度差<5mil,避免信号相位偏移
终端匹配:在接收端添加100Ω差分匹配电阻(如KC7050Y-P2系列需外接100Ω电阻到VCC/2)
