IQD晶振有效降低相位噪声的核心方案

在5G/6G通信,AI人工智能,超大型数据中心,自动驾驶,工业自动化等前沿领域飞速迭代的今天,全球电子产业正迎来一场以"高速化,精密化,智能化"为核心的变革浪潮,电子系统正朝着更高运行速度,更大传输带宽,更精密时序控制的方向加速突破.时钟信号作为整个电子系统的"心脏脉搏",贯穿于每一个核心组件的运行全过程,其稳定性与纯净度直接决定了电子设备的运行精度,数据传输效率,系统可靠性乃至使用寿命.而相位噪声,作为时钟信号的核心干扰源,如同隐藏在系统中的"隐形杂音",直接影响信号频谱纯度,轻则导致数据误码,传输卡顿,信号失真,重则引发系统瘫痪,设备故障,甚至造成不可逆的损失,给企业带来巨大的经济损失与品牌口碑影响,成为制约高端电子设备性能升级的核心瓶颈.

据权威行业调研数据显示,在高速电子设备运行过程中,约40%的时钟信号异常事件均由相位噪声引发,具体表现为信号频谱展宽,杂散干扰增多,时序同步失效等问题;尤其在高清视频传输,高速通信,AI训练,精密测试等对时序精度要求极高的场景中,当相位噪声密度超过-150dBc/Hz@1kHz时,设备运行稳定性会直接下降50%以上,严重影响产品的市场竞争力与用户认可度.作为全球知名晶振品牌,IQD深耕时钟器件领域数十年,凭借深厚的技术积淀,严苛的品质管控体系与持续的创新能力,不仅推出了全系列低相位噪声晶振产品,更总结出一套适配自身器件特性的PCB设计最佳实践,通过科学的布局,布线与防护设计,从源头抑制相位噪声产生,最大化发挥IQD晶振的性能优势,彻底解决高端电子系统的相位噪声困扰.

遥遥领先平台技术有限公司,作为IQD晶振品牌官方授权代理,深耕电子元器件分销领域多年,始终坚守"正品保障,技术赋能,服务至上,合作共赢"的核心理念,与IQD原厂建立了深度,稳定的战略合作关系,实现了原厂技术,产品资源,售后支持的全面同步对接,全系列代理IQD低相位噪声晶振,常规晶振,时钟模块等核心产品.我们凭借完善的供应链体系,充足的现货库存,专业的技术服务团队与贴心的售前售后支持,为国内通信,数据中心,工业自动化,汽车电子,医疗设备,航空航天等多个领域的企业客户,提供从产品选型,PCB设计指导,试样测试,批量采购到技术优化,售后维护的一站式采购与全流程解决方案服务,凭借专业的实力与良好的口碑,成为国内众多知名企业信赖的IQD产品核心合作伙伴.

相位噪声的核心危害:高端电子系统的"隐形绊脚石"

相位噪声,本质上是时钟信号相位的随机波动,表现为信号频率在短时间内的微小,无规律偏移,这种波动会导致信号频谱出现"拖尾"现象,破坏信号的纯净度.根据Leeson方程可知,相位噪声主要来源于有源器件的热噪声,散粒噪声和闪烁噪声,以及无源器件的损耗,外部电磁干扰等,其强度通常以单边带相位噪声密度(dBc/Hz)来衡量,数值越低,信号纯度越高,系统时序精度也越有保障.

在现代高速电子系统中,时钟信号的相位噪声哪怕只有微小偏差,都可能引发连锁反应,其危害广泛存在于各大高端电子应用场景,主要体现在四大核心领域,这也是IQD晶振深耕PCB设计最佳实践,严控相位噪声的核心原因:

1.高速通信领域:在5G/6G基站,400G/800G光模块,核心路由器,光纤通信设备等产品中,时钟信号的频谱纯度直接决定通信质量,相位噪声会导致信号同步失效,引发数据误码率上升,传输丢包,通信速率下降等问题,严重时会直接导致通信链路中断,影响网络设备晶振覆盖范围与用户通信体验.尤其在6G通信向"万物互联"升级的过程中,相位噪声更是成为制约通信时延降低,带宽提升的关键障碍,而IQD晶振通过配套的PCB设计方案,可有效将相位噪声控制在行业领先水平,为高速通信提供纯净时钟支撑.

2.数据中心与AI领域:AI加速卡,高性能服务器,分布式存储设备,云计算节点等产品,需要大规模并行运算与高速数据交互,多核心,多通道的同步协同依赖精准的时钟信号,相位噪声会破坏这种同步性,导致运算效率下降,数据处理出错,任务执行延迟,无法满足AI训练,大数据分析,云计算等场景的低时延,高可靠性需求.IQD晶振结合科学的PCB设计,可最大限度抑制相位噪声,确保时钟信号的稳定性,提升数据中心的运行效率与服务质量.

3.汽车电子领域:自动驾驶域控制器,ADAS高级驾驶辅助系统,车载以太网,车载娱乐系统等汽车电子设备,对时钟信号的稳定性要求达到了极致,相位噪声会导致传感器数据采集偏差,指令执行延迟,比如毫米波雷达,摄像头的信号同步出错,可能导致自动驾驶系统误判路况,直接威胁驾乘人员的生命安全.IQD车载级晶振搭配专属PCB设计方案,可在恶劣车载环境中有效抑制相位噪声,满足汽车电子的严苛行业标准.

4.高端测试与医疗领域:高精度测试仪器,医疗设备应用晶振影像设备(如CT,MRI),航空航天精密仪器等产品,需要依靠精准的时钟同步来保证测量精度与影像清晰度,相位噪声会导致测量数据出现误差,医疗影像失真,影响诊断结果的准确性与测试数据的可靠性,甚至在航空航天场景中,可能引发更严重的设备故障与安全事故.IQD高精度晶振通过规范的PCB设计,可实现超低相位噪声输出,为高端测试与医疗设备提供稳定时序保障.

更值得关注的是,随着电子系统运行频率持续突破GHz级,甚至攀升至数十GHz,数据传输通道从以往的几路,十几路成倍增加至几十路,上百路,PCB布局也因系统集成度的不断提升而日趋紧凑,信号传输路径缩短,干扰源增多,相位噪声的影响被进一步放大.传统PCB设计中"重布局,轻防护""重功能,轻降噪"的理念,已无法适配IQD低相位噪声晶振的性能发挥,只有遵循IQD推荐的PCB设计最佳实践,才能最大化抑制不必要的相位噪声,让晶振性能发挥到极致,破解高端电子系统的时序瓶颈.

IQD晶振PCB设计最佳实践:四大核心要点,从源头抑制相位噪声

需要强调的是,IQD晶振的PCB设计最佳实践,并非孤立的设计规范,而是与IQD晶振的内部结构,噪声抑制特性深度绑定——IQD晶振本身采用低噪声晶体谐振器,全密封封装工艺,集成高性能低压差稳压器(LDO),具备优异的抗干扰能力,而科学的PCB设计的核心,就是避免外部干扰因素(如电源噪声,电磁串扰,接地反弹)影响晶振性能,从源头减少相位噪声的产生与传播,实现"器件性能+设计优化"的双重降噪效果.

1.布局优化:分区隔离,远离干扰源,减少噪声耦合

布局设计是PCB降噪的基础,也是IQD晶振发挥低相位噪声性能的前提.IQD建议,PCB布局需遵循"分区隔离,就近布局,远离干扰"的核心原则,从空间上减少干扰源对晶振的影响,避免相位噪声耦合,具体最佳实践如下:

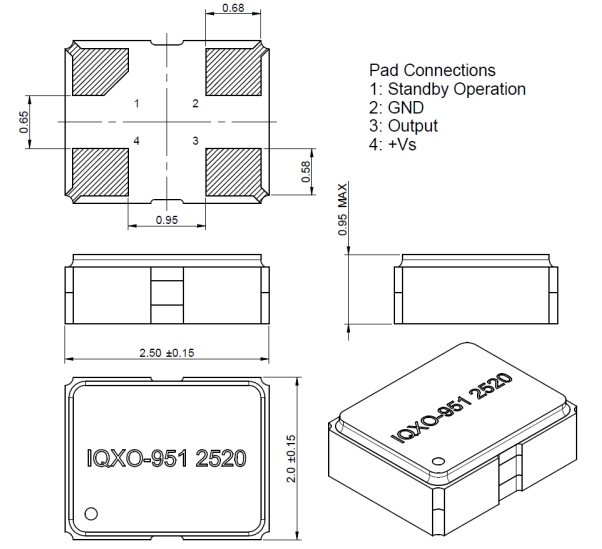

首先,建立"时钟隔离区",将IQD有源晶振及其周边电路(如负载电容,缓冲器)单独划分区域,与数字电路,功率电路,高频电路(如射频模块,高速接口)保持足够距离,建议隔离距离不小于5mm,若空间有限,可采用接地隔离带分隔,防止数字电路的开关噪声,功率电路的电源噪声通过空间辐射或PCB介质耦合到晶振电路,引发相位噪声升高.这一设计思路与锁相环(PLL)系统中"噪声源隔离"的理念一致,可有效减少不同模块间的噪声干扰.

其次,IQD晶振与负载电容,缓冲器需就近布局,缩短信号传输路径,减少信号衰减与噪声耦合.负载电容作为晶振的核心配套元件,其布局直接影响晶振的谐振稳定性,建议负载电容与IQD晶振的引脚距离不超过3mm,且两只负载电容对称布局在晶振两侧,确保晶振两端的电容匹配均衡,避免因电容布局不对称导致的相位偏移,进而降低相位噪声.同时,缓冲器需靠近晶振输出端,减少时钟信号传输过程中的干扰,避免信号失真引发的相位噪声.

最后,避免IQD晶振靠近PCB边缘,散热器件,连接器等干扰源.PCB边缘易受到外部电磁干扰(EMI)的影响,散热器件的温度波动会影响晶振的谐振频率稳定性,进而引发相位噪声波动;连接器处的信号反射,插拔噪声也会耦合到晶振电路,因此,IQD晶振需远离这些区域,确保工作环境的稳定性,从空间上抑制相位噪声的产生.此外,可借鉴分离电路布局设计理念,将时钟区域与电源/数位区域分开,进一步提升噪声隔离效果.

2.布线规范:短直粗顺,阻抗匹配,减少信号反射与串扰

时钟信号的布线质量直接影响相位噪声的大小,IQD晶振的PCB布线需遵循"短,直,粗,顺"的原则,同时做好阻抗匹配,减少信号反射与串扰,确保时钟信号的纯净度,具体最佳实践如下:

一是缩短晶振信号布线长度,优先采用直线布线,避免迂回,弯折,减少信号传输路径上的噪声耦合与信号衰减.IQD建议,晶振的输出信号布线长度不超过100mm,若需长距离传输,需采用阻抗匹配布线,并在布线中途增加缓冲器,防止信号反射引发的相位噪声.同时,布线需远离其他信号线(如数字信号线,电源线),遵循3W原则(布线间距不小于布线宽度的3倍),减少线间串扰,避免其他信号的噪声耦合到时钟信号中,这也是控制PCB串扰,降低相位噪声的关键手段.

二是确保布线阻抗匹配,时钟信号的特性阻抗需与晶振输出阻抗,负载阻抗保持一致(通常为50Ω或75Ω),避免因阻抗不匹配导致信号反射,产生杂散干扰,进而升高相位噪声.布线过程中,需控制布线宽度与厚度,结合PCB叠层设计,确保阻抗均匀,避免布线宽度突变,拐角过大(建议采用45°拐角或圆弧拐角),减少信号反射点,从布线层面抑制相位噪声.在多层线路板中,需确保特性阻抗在整条线路中保持恒定,通常控制在25欧姆至70欧姆之间,可通过软件仿真确定合理的布线参数.

三是晶振的电源布线与地线布线需单独设计,电源布线需粗而短,减少电源回路的阻抗,避免电源波动带来的噪声干扰;地线布线需与电源布线对应,形成完整的电源回路,防止接地反弹噪声影响晶振性能.同时,避免时钟信号线与电源线,地线平行布线,防止电源噪声,接地噪声通过线间耦合影响时钟信号,引发相位噪声.此外,尽量减少布线过孔数量,过孔会引入额外的阻抗与噪声,若必须使用,需确保过孔质量,避免信号衰减与噪声耦合.

3.电源防护:滤波去耦,稳定供电,抑制电源噪声耦合

电源噪声是引发晶振相位噪声的重要因素之一,IQD石英晶振对供电电压的稳定性要求较高,电源电压的波动,纹波会通过供电回路耦合到晶振内部,导致相位噪声升高.因此,电源防护设计是IQD晶振PCB设计的核心要点之一,具体最佳实践如下:

首先,在IQD晶振的电源引脚处就近布置去耦电容,实现电源滤波,抑制电源纹波与噪声.IQD建议,采用"大容量电容+小容量电容"的组合去耦方案:在晶振电源引脚与地之间,并联一只10μF的电解电容(或钽电容),用于滤除低频电源噪声;同时并联一只0.1μF的陶瓷电容,用于滤除高频电源噪声,两只电容需靠近晶振电源引脚,距离不超过2mm,确保滤波效果.对于高性能IQD晶振,可额外增加一只100pF的电容,进一步滤除超高频噪声,提升供电稳定性,这与高端电子设备中"多级滤波"的电源设计理念一致.

其次,晶振的供电回路需独立设计,避免与功率电路,数字电路共用供电回路,防止其他电路的电源噪声耦合到晶振供电中.若条件允许,可为IQD晶振单独配置线性稳压器(LDO),稳定供电电压,进一步抑制电源噪声,确保供电电压的纹波小于50mV,为晶振提供稳定,纯净的供电环境,从电源源头减少相位噪声的产生.此外,可借鉴POSCAP电容配置思路,强化电源供应稳定性,减少电压波动引发的相位噪声.

最后,避免电源布线与时钟信号线交叉布线,若必须交叉,需采用垂直交叉方式,减少电源噪声与时钟信号的耦合;同时,电源布线需远离晶振的信号输出端,防止电源噪声通过空间辐射或线间耦合影响时钟信号,导致相位噪声升高.对于锁相环(PLL)集成型IQD晶振,需特别注意供电滤波,避免电源噪声影响PLL电路的稳定性,进而引发相位噪声恶化.

4.接地设计:单点接地,完整铺地,减少接地噪声干扰

接地设计的合理性,直接影响PCB的噪声抑制能力,也是控制IQD晶振相位噪声的关键.IQD建议,晶振电路采用"单点接地"方式,结合完整的铺地设计,减少接地噪声,接地反弹对晶振的影响,具体最佳实践如下:

一是晶振电路采用单点接地,将IQD耐高温晶振的接地引脚,负载电容的接地端,缓冲器的接地端连接到同一个接地点,再由该接地点统一连接到PCB的主地平面,避免多个接地点之间的电位差引发接地噪声,进而耦合到晶振电路,导致相位噪声升高.单点接地可有效减少接地回路的干扰,确保晶振的接地电位稳定,这是降低接地反弹噪声,抑制相位噪声的核心手段.

二是为晶振电路铺设完整的接地平面,接地平面需覆盖晶振及其周边电路,减少接地阻抗,避免因接地不良导致的噪声耦合.接地平面还可起到屏蔽作用,减少外部电磁干扰对晶振的影响,同时抑制晶振自身的电磁辐射,避免干扰其他电路.对于多层PCB,建议将晶振电路布置在靠近接地平面的层,进一步提升噪声抑制效果,同时遵循20H原则优化层叠设计,减少电源分布网络(PDN)的噪声辐射.

三是避免晶振的接地引脚与数字电路,功率电路的接地端共用一段地线,防止其他电路的接地噪声通过地线耦合到晶振电路.若PCB空间有限,可采用接地隔离带,将晶振的接地区域与其他电路的接地区域分隔开,确保晶振的接地环境纯净,减少接地噪声对相位噪声的影响.此外,接地平面需保持完整,避免出现断裂,镂空,防止接地回路不畅引发的噪声积累.

额外优化技巧:细节把控,进一步降低相位噪声

除了上述四大核心最佳实践,IQD结合自身晶振产品的特性,还提供了一系列细节优化技巧,进一步降低不必要的相位噪声,最大化发挥晶振的性能优势,助力高端电子系统实现更高的时序精度:

1.晶振封装选择与固定:优先选择IQD全密封封装晶振(如金属封装,陶瓷密封封装),这类封装可有效隔绝外部湿度,灰尘,电磁干扰,减少环境因素对晶振性能的影响,进而降低相位噪声;同时,晶振在PCB上的固定需牢固,避免因振动导致晶振引脚接触不良,引发相位噪声波动,尤其在车载,工业等振动环境中,需增加固定装置,确保晶振稳定工作.此外,可选用铝合金等材质的外壳辅助屏蔽,进一步降低电磁干扰引发的相位噪声.

2.负载电容选型:负载电容的精度与温度稳定性直接影响晶振的谐振频率与相位噪声,建议选用高精度(±1%),低温度系数的陶瓷电容(如NP0电容),避免因电容参数漂移导致晶振谐振不稳定,引发相位噪声升高;同时,负载电容的容量需严格按照IQD欧美进口晶体datasheet的要求选型,容量偏差过大会导致晶振频率偏移,进而产生额外的相位噪声.

3.PCB材质选择:优先选用高频,低损耗的PCB材质(如FR-4高频板,罗杰斯板),这类材质可减少信号传输过程中的损耗与噪声耦合,尤其在高频场景(GHz级)中,可有效抑制相位噪声;同时,PCB的厚度需合理,确保布线的稳定性与阻抗均匀性,进一步提升噪声抑制效果.对于高速,高精度场景,可通过PCB设计仿真,提前预测信号质量,优化材质选择与布线方案.

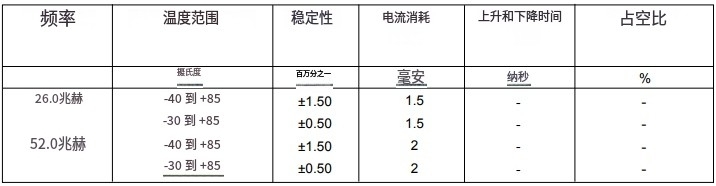

4.散热设计:晶振的工作温度稳定性直接影响相位噪声,温度波动会导致晶振谐振频率漂移,进而引发相位噪声升高.因此,需做好PCB的散热设计,避免晶振靠近高温器件(如功率芯片,散热片),同时确保PCB的散热通道畅通,控制晶振的工作温度在IQD规定的范围内(通常为-40℃至+85℃,工业级,汽车级可达到-40℃至+125℃),减少温度波动对相位噪声的影响.此外,可借助温度补偿技术,进一步提升晶振在宽温范围内的相位噪声稳定性.
